KSC LIGHT PON ОРК-16С 1.3 оптическая распределительная коробка этажная до 16 абонентов KSC-ОРК-8С 1.3 - устройство, предназначенное для заделки межэтажного оптического кабеля и его дальнейшей коммутации с устройствами разведения волоконно-оптической линии (сигнала) на абонентов.

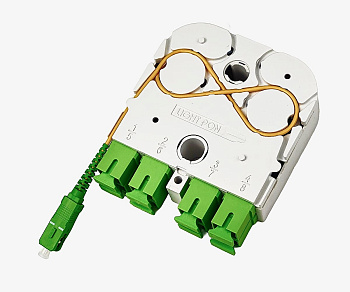

Для разветвления сигнала в KSC LIGHT PON ОРК-16С 1.3 применяются УСМ-модули - универсальные сплиттерные модули, равномерно распределяющие сигнал по планарной технологии интегрированного PLC-сплиттера.
При установке ОРК-16С 1.3 подключение первого абонента осуществляется напрямую без установки УСМ-модуля.
При подключении второго и последующих абонентов устанавливаются УСМ-модули согласно количеству подключаемых абонентов.
Конструкция ОРК выполнен таким образом, чтобы обеспечить транзит кабеля вдоль тела распределительной коробки.
Для распределения абонентских патч-кордов (абонентских кабельных сборок) предусмотрено шестнадцать (16) отверстий для кабеля диаметром Ø до 3,2 мм.
Изделие выполнено из негорючего АБС пластика.
Крышка фиксируется двумя винтами.
ОРК отличаются компактными размерами и может быть установлено в распределительных антивандальных шкафах, в этажных кабельных нишах.
При установке на стенах рекомендуется использовать антивандальный защитный кожух.
Описание
KSC LIGHT PON ОРК-16С 1.3 оптическая распределительная коробка этажная до 16 абонентов KSC-ОРК-8С 1.3 - устройство, предназначенное для заделки межэтажного оптического кабеля и его дальнейшей коммутации с устройствами разведения волоконно-оптической линии (сигнала) на абонентов.
Для разветвления сигнала в KSC LIGHT PON ОРК-16С 1.3 применяются УСМ-модули - универсальные сплиттерные модули, равномерно распределяющие сигнал по планарной технологии интегрированного PLC-сплиттера.
При установке ОРК-16С 1.3 подключение первого абонента осуществляется напрямую без установки УСМ-модуля.
При подключении второго и последующих абонентов устанавливаются УСМ-модули согласно количеству подключаемых абонентов.
Конструкция ОРК выполнен таким образом, чтобы обеспечить транзит кабеля вдоль тела распределительной коробки.
Для распределения абонентских патч-кордов (абонентских кабельных сборок) предусмотрено шестнадцать (16) отверстий для кабеля диаметром Ø до 3,2 мм.
Изделие выполнено из негорючего АБС пластика.
Крышка фиксируется двумя винтами.
ОРК отличаются компактными размерами и может быть установлено в распределительных антивандальных шкафах, в этажных кабельных нишах.
При установке на стенах рекомендуется использовать антивандальный защитный кожух.
Для межэтажного кабеля Ø до 14 мм
Для абонентских оптических шнуров (патч-кордов) Ø до 3,2 мм
До 4 шт УСМ 1х4
До 2 шт УСМ 1х8
Ложемент (сплайс-кассета) до 2 ОВ
До 2 шт оптических адаптеров SC/APC
Для абонентских оптических шнуров (патч-кордов) Ø до 3,2 мм
Корпус изготовлен из не поддерживающего горение АБС-пластика>
Одобрено Центром Компетенции GPON/GEPON технического блока ПАО "Ростелеком", "Развитие сетей xPON"
