Адаптер оптический ST/UPC MM Simplex, металл, чёрный
Адаптер оптический ST/UPC MM Simplex, металл, чёрный, шт. предназначен для коммутации и соединения оптических коннекторов ST-типа c полировкой UPC (Ultra Physical Contact) для многомодового волокна (Multi Mode).
- Центрирующий элемент - бронзовая втулка.
- Материал корпуса - латунь с никелевым покрытием.
- Фиксация коннекторов - резьбовая.
- Крепление розетки на панели для адаптеров - c помощью шайбы и гайки.
- Адаптеры защищены колпачками от пыли.
Адаптер оптический ST/UPC Simplex, LIGHT PON™, металл, красный предназначен для коммутации и соединения оптических коннекторов ST-типа c полировкой UPC (Ultra Physical Contact) для одномодового волокна (Single Mode).
- Центрирующий элемент - керамическая втулка.
- Материал корпуса - латунь с никелевым покрытием.
- Фиксация коннекторов - резьбовая.
- Крепление розетки на панели для адаптеров - c помощью шайбы и гайки.
- Адаптеры защищены колпачками от пыли.
- Центрирующий элемент - керамическая втулка.
- Материал корпуса - пластик не распространяющий горение.
- Фиксация коннекторов - защёлка, фланец под 2 винта.
- Крепление розетки на панели для адаптеров - c помощью защёлки, с помощью фланца на 2 винта.
- Адаптеры защищены колпачками от пыли.
- Центрирующий элемент - бронзовая втулка.
- Материал корпуса - латунь с никелевым покрытием.
- Фиксация коннекторов - резьбовая.
- Крепление розетки на панели для адаптеров - c помощью шайбы и гайки.
- Адаптеры защищены колпачками от пыли.
- Фиксация вилки в розетке - защелка (скоба);
- Материал корпуса - пластик не распространяющий горение;
- Цвет корпуса - синий;
- Материал центратора адаптера - керамическая втулка;
- Тип соединяемых наконечников - UPC, PC;
Предназначение: предназначены для соединения симплексных и дуплексных оптических шнуров (патч-кордов) с коннекторами типа LC.
Незаменимы для коммутации кроссового оборудования, адаптеры можно установить в оптические кроссы.
В розетку (адаптер) с обеих сторон подключаются оптические разъемы (коннекторы), наконечники которых прецизионно центрируются с помощью специальной втулки, обеспечивая непосредственный контакт соединяемых волокон.
- Фиксация вилки в розетке - защелка (скоба)
- Материал корпуса - пластик не распространяющий горение
- Цвет корпуса - бежевый
- Материал центратора адаптера - бронзовая втулка
- Тип соединяемых наконечников - UPC
Незаменимы для коммутации кроссового оборудования, адаптеры можно установить в оптические кроссы.
В розетку (адаптер) с обеих сторон подключаются оптические разъемы (коннекторы), наконечники которых прецизионно центрируются с помощью специальной втулки, обеспечивая непосредственный контакт соединяемых волокон.
Адаптер оптический SC/APC SM Simplex зеленый с фланцем.Предназначен для проходной коммутации коннекторов типа SC.
Адаптер оптический SC/APC SM Simplex зеленый с фланцем предназначен для коммутации и соединения оптических коннекторов SС-типа c полировкой UPC (Ultra Physical Contact) для одномодового волокна (Single Mode).
- Центрирующий элемент - керамическая втулка.
- Материал корпуса - пластик не распространяющий горение.
- Фиксация коннекторов - защёлка, фланец под 2 винта.
- Крепление розетки на адаптерной патч-панели - защёлка, фланец под 2 винта.
- Адаптеры защищены колпачками от пыли.
Корпус оптического кросса ШКО-С-4U-144 предназначен для сборки кроссов, используемых для распределения и коммутации волокон волоконно-оптических кабелей на узлах связи. Корпус ШКО-С-4U-144 устанавливается в стандартные телекоммуникационные стойки или шкафы шириной 19''.
На передней панели оптического кросса высотой 4U расположены 18 отверстий под сменные адаптерные панели, которые позволяют вносить изменения в конфигурацию оптического кросса. Адаптерные панели могут быть выбраны в любом сочетании и могут быть легко заменены за счет крепления на разъемных пластиковых клипсах.
Ввод кабеля возможен через отверстие в задней стенке кросса, крепление силового элемента оптического кабеля производится планкой с винтами к этой же стенке.
Корпус оптического кросса ШКО-С-4U-144 имеет две шпильки для установки до девяти сплайс-кассет, позволяющей разместить до 288 защищенных гильзами сростков оптических волокон.
Оптический кросс имеет порошковое покрытие серого цвета (обычно RAL7035) и комплектуется набором креплений в стойку 19".
Корпус оптического кросса ШКО-С-2U-48 предназначен установки оптических устройств и сборки кроссов, используемых для распределения и коммутации волокон волоконно-оптических кабелей на узлах связи. Корпус ШКО-С-2U-48 устанавливается в стандартные телекоммуникационные стойки или шкафы шириной 19''.
На передней панели оптического кросса высотой 2U расположены 6 отверстий под сменные адаптерные панели, которые позволяют вносить изменения в конфигурацию оптического кросса. Адаптерные панели могут быть выбраны в любом сочетании и могут быть легко заменены за счет крепления на разъемных пластиковых клипсах.
Ввод кабеля возможен через отверстие в задней стенке кросса, крепление силового элемента оптического кабеля производится планкой с винтами к этой же стенке.
Корпус оптического кросса ШКО-С-2U-48 имеет две шпильки для установки до шести сплайс-кассет, позволяющей разместить до 192 защищенных гильзами сростков оптических волокон.
Оптический кросс имеет порошковое покрытие серого цвета (обычно RAL7035) и комплектуется набором креплений в стойку 19".
Комплект поставки
Кросс распределительный стоечный 19" предназначен для установки в коммутационную стойку (шкаф) стандарта 19” по ГОСТ 28601.2–90 (МЭК 297) и коммутации волоконного оптического кабеля, оптических шнуров и активного оборудования в волоконно-оптических линиях связи, а также их маркировки.
Кросс соответствует «Правилам применения кроссового оборудования», утвержденным Приказом Министерства информационных технологий и связи Российской Федерации от 24.04.2006 г. №52.
- Корпус кросса выполнен из листовой стали и имеет антикоррозийное порошковое покрытие;
- Емкость кросса позволяет устанавливать 1-2 сплайс-кассеты;
- Для удобства монтажа и обслуживания глубина установки кросса в стойке или шкафу регулируется.
Кросс представляет собой компактное универсальное устройство блочного исполнения высотой от 1U до 4U (1U = 44,45 мм), монтируемое в 19-дюймовый конструктив. Изделие имеет жесткий металлический корпус, на который нанесено защитное покрытие по технологии порошковой окраски, что обеспечивает надежную защиту от внешних воздействий.
- В передней панели корпуса кросса выполнены отверстия под установку планок с оптическими адаптерами.
- Под каждый тип адаптеров выполняются соответствующие типы адаптерных планок.
- В отверстия адаптерных планок на производстве устанавливаются адаптеры в соответствии с кодом (артикулом) изделия.
- Адаптерные планки устанавливаются в корпус коммутационной панели.
- С внутренней стороны к адаптерам подключаются коннекторы монтажных шнуров.
- После распаковки изделия и снятия верхней крышки, шнуры готовы к сварке волокон.

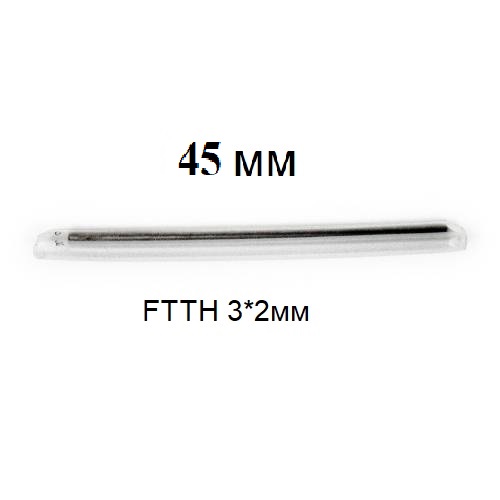

- Внутри изделия устанавливаются сплайс-кассеты с ложементами, для фиксации термоусаживаемых гильз КДЗС, защищающих места сварки оптических волокон в соответствии с артикулом изделия и количеством коммутируемых волокон.
- Конструкция сплайс-кассеты позволяет размещать в ней избыточную длину оптического волокна, обеспечивая допустимый радиус изгиба.
- Ввод оптического кабеля производится с задней стороны кросса через соответствующие отверстия с возможностью закрепления кабеля к корпусу кросса.
- В корпусе кросса предусмотрены места крепления внешней оболочки оптического кабеля, упрочняющих волокон, силового элемента вводимого кабеля.
- Поставляемые в комплекте самоклеящиеся организаторы волокон («поцелуйчики») позволяют организовать прокладку волокон кабеля и волокон монтажных шнуров внутри корпуса в соответствии с требованиями к минимальному радиусу изгиба волокна.
- Конструкция кросса исключает применение специальных мер безопасности, кроме мер безопасности эксплуатации изделия в системах связи с лазерными излучениями по ГОСТ 12.1.040-83.
- Кросс оптический предназначен для эксплуатации в закрытых помещениях и шкафах стандарта 19” при температуре окружающего воздуха от -20°С до +40°С и относительной влажности окружающего воздуха до 80% при 25°С.
- Материалы, применяемые для производства изделия, не оказывают вредного воздействия на организм человека.
На передней панели оптического кросса высотой 1U расположены 3 отверстия под сменные адаптерные панели, которые позволяют вносить изменения в конфигурацию оптического кросса.Адаптерные панели могут быть выбраны в любом сочетании и могут быть легко заменены за счет крепления на разъемных пластиковых клипсах.
Ввод кабеля возможен через отверстие в задней стенке кросса, крепление силового элемента оптического кабеля производится планкой с винтами к этой же стенке.
Корпус оптического кросса ШКО-С-1U-24 имеет две шпильки для установки до двух сплайс-кассет, позволяющей разместить до 64 защищенных гильзами сростков оптических волокон.
Оптический кросс имеет порошковое покрытие серого цвета (обычно RAL7035) и комплектуется набором креплений в стойку 19".
